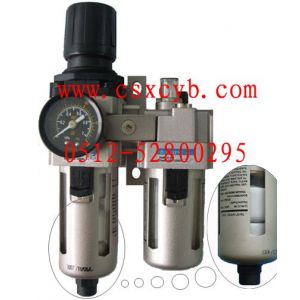

AC5010-06D;AC5010-10D;自动排水二联件
新常仪表AC系列自动排水二联件: AC3010-02D,AC3010-03D,AC4010-03D,AC4010-04D,AC4010-06D,AC5010-06D,AC5010-10D,AC系列自动排水二联件是:自动排水空气过滤减压阀和油雾器组合在一起被称为:自动排水气动二联件，其功能和自动排水三联件一样。起到对压缩空气进行过滤净化处理，增加润滑油，使气源仪表风更适合于气动仪表，气动设备的使用，可同时实现过滤自动排水功能。是多数气动系统中不可缺少的气源装置，安装在用气设备近处，是压缩空气质量的******。三大件的安装顺序依进气方向分别为：分水滤气器、减压阀和油雾器。又称：气源处理二联件;压缩空气二联件;气动二大件;自动排水功能二联件.
 |
***耐压力 |
1.5MPa15.3kgf/cm? |
| 使用压力 |
1.0MPa10.2kgf/cm? |
| 环境及流体温度 |
5-60℃ |
| ＊ 过滤孔径 |
5 ?m |
| 建议用油 |
透平1号油 ***VG32 |
| 容器材料 |
聚碳酸脂 |
| 防护罩 |
AC1010-2010无 AC3010-5010（有） |
| 调压范围 |
AC1000：0.05-0.7mpa{0.51-7.1kgf/cm2 }AC2000-5000:0.05-0.85mpa{0.51-8.7 kgf/cm2 |
| 阀 型 |
带溢流型 |
| ＊ 还有2，10，40，70，100 ?m可供选择 | |
| 型号 |
规 格 |
| 组 件 |
额定流量
（L/min） |
接管口径
RCPT |
压力表
口径
RCPT |
重量
（kgf）
|
| 手动排水型 |
自动排水型 |
过滤器连减压阀 |
油雾器 |
| AC1010-M5 |
AC1010-M5D |
AW1000 |
AL1000 |
90 |
M5＊0.8 |
1/16 |
0.22 |
| AC2010-02 |
AC2010-02D |
AW2000 |
AL2000 |
500 |
1/4 |
1/8 |
0.66 |
| AC3010-02 |
AC3010-02D |
AW3000 |
AL3000 |
1700 |
1/4 |
1/8 |
0.98 |
| AC3010-03 |
AC3010-03D |
AW3000 |
AL3000 |
1700 |
3/8 |
1/8 |
0.98 |
| AC4010-03 |
AC4010-03D |
AW4000 |
AL4000 |
3000 |
3/8 |
1/4 |
1.93 |
| AC4010-04 |
AC4010-04D |
AW4000 |
AL4000 |
3000 |
1/2 |
1/4 |
1.93 |
| AC4010-06 |
AC4010-06D |
AW4000 |
AL4000 |
3000 |
3/4 |
1/4 |
1.99 |
| AC5010-06 |
AC5010-06D |
AW5000 |
AL5000 |
4000 |
3/4 |
1/4 |
3.2 |
| AC5010-10 |
AC5010-10D |
AW5000 |
AL5000 |
4000 |
1 |
1/4 |
3.2 | 注1：标准自动排水为常开（N.O.）,AC3010-5010亦有常闭（N.C.）可供选择，而***使用压力：常开-0.1mpa,常闭-0.15mpa
注2：供应压力为0.7mpa的情况下。 |
|
|
|
型 号 |
口径 |
A |
B |
C |
D |
E |
F |
G |
H |
J |
K |
L |
M |
N |
P |
连自动排水器 |
|
B |
|
AC1000 |
M5 |
58 |
109.5 |
50.5 |
25 |
26 |
25 |
29 |
20 |
4.5 |
7.5 |
5 |
17.5 |
16 |
38.5 |
130 |
|
AC2000 |
1/4.1/4 |
90 |
164.5 |
78 |
40 |
56.8 |
30 |
45 |
24 |
5.5 |
8.5 |
5 |
22 |
23 |
50 |
187.5 |
|
AC3000 |
1/4.3/8 |
117 |
211 |
92.5 |
53 |
60.8 |
41 |
58.5 |
35 |
7 |
11 |
7 |
34.2 |
26 |
70.5 |
248.5 |
|
AC4000 |
3/8.1/2 |
154 |
262 |
112 |
70 |
70.5 |
50 |
77 |
40 |
9 |
13 |
7 |
42.2 |
33 |
88 |
300 |
|
AC4000-06 |
3/4 |
164 |
262.5 |
114 |
70 |
70.5 |
50 |
82 |
40 |
9 |
13 |
7 |
46.2 |
36 |
88 |
304 |
|
AC5000 |
3/4.1 |
195 |
338 |
116 |
90 |
75.5 |
69.8 |
97.5 |
50 |
12 |
16 |
10.5 |
55.2 |
40 |
115 |
- | |
